solução com 4 quartos e dois banheiros
medidas internas
solução 1 quarto e 1 banheiro
solução 1 quarto e 1 banheiro
quarta-feira, 27 de abril de 2011
DINC - continuação
Vista - Fachada
Corte longitudinal oeste-leste
corte transversal sul-norte
detalhe de encaixe da parede de PET

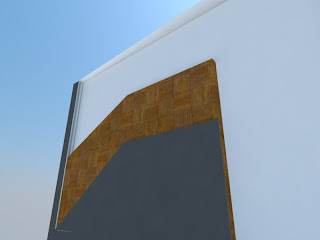

dados da parede estrutural
Anteprojeto - início
A solução a seguir é a DINC citada anteriormente. Aqui podemos notar a sala/cozinha, que liga sem corredores ou hall os três quartos (quarto do casal+quarto de visita+escritório ou quarto do homem + quarto da mulher + quarto de hóspedes, etc.), o banheiro e o depósito.
medidas externas
medidas externas
a divisão dos quartos se resolve no layout, onde os próprios móveis dividem os cômodos. Aqui segue um pré-layout:
móveis pré-fabricados: divisória
possibilidade com 2 quartos e sem depósito
Seguem concepções tridimensionais do trabalho:
entrada da área de serviço
perspectiva noroeste (sol do começo da tarde)
vista interna (sol da manhã)
entrada principal: sem janelas - mais privacidade e segurança.
Processo
O processo de trabalho servirá de representação dos estudos preliminares que foram feitos para a disciplina nesse estágio.
1º: detalhamento dos materiais
aqui, tentei conceber um tipo de encaixe parafusado, que parece-me ideal para encaixar o sanduíche.
possível formato de viga em perspectiva (parafusos)
as chapas foram desenhadas para medir 90x270x2 cm cada, podendo sofrer recortes verticais em chapas de 30x270x2 cm ou de 60x27x2 cm.
2º: com as decisões tomadas quanto aos materiais, parti para um processo de pré-dimensionamento de ambientes, dando ma
is rigidez aos padrões dos quartos e banheiros, para que, uma vez prontos, pudessem me ditar qual seria o espaçamento disponível para a sala/cozinha.
imagem: processo
imagem: processo
primeira solução: DINC
Quando cheguei a essa planta, pude visualizar outras possibilidades, então adotei essa planta como padrão. A partir dessa imagem, parti para a montagem de meu anteprojeto.
Referências
http://www.construpor.com/01.htm
http://www.ecoideias.com/contrucoes/a-telha-solar-sole-power-tile/
Placa Cimentícia, segundo a norma ISO 8336, é feita de Cimento Reforçado com Fio Sintético. É incombustível e resistente e fácil de ser revestida.
http://www.arihiromiyake.com/ [works > forniture > fort]
Encaixes de fibras de PET recliclado, que fazem divisórias internas em formatos diversos.
Placa de reboco ou dry wall:" é uma tecnologia que substitui as vedações internas convencionais (paredes, tetos e revestimentos) de edifícios de quaisquer tipos, consistindo de chapas de gesso aparafusadas em estruturas de perfis de aço galvanizado." -wikipedia
Steel Frame "é um sistema de construções em quadros de aço leve. Geralmente se refere a um edifício com uma técnica estrutural de aço e colunas verticais, horizontais e vigas, construídas em uma grade retangular em forma de gaiola para apoiar o chão, teto e paredes de um edifício, que são todas associadas ao quadro. O desenvolvimento desta técn
ica foi feita para a construção desde uma simples casa térrea a um arranha-céu." -wikipedia
Telhas Solares são telhas em formato e tamanho convencionais, capazes de armazenar, em média, 6020 kW/h por ano.
OSB: "é um painel estrutural de madeira 100% proveniente de reflorestamento, orientadas
em três camadas perpendiculares, unidas com resina resistentes a intempéries e prensadas sob alta temperatura, o que aumenta sua resistência mecânica, rigidez e estabilidade."
